项目名称：1.5-3.0×400mm连续镀锌生产线
客户名称：唐山榕威管业有限公司
项目性质：新建工程
承接方式：京杰锐思总承包
签订时间：2013年01月06日
投产情况：在建
运行情况：良好
一、基本参数：
1、产品规格
钢种：普通碳素结构钢
材质： Q235、Q195、Q215、08AL
钢卷：内径∮508mm、外径∮800-1650mm
卷重：Max5000 Kg
带钢尺寸：厚度1.5-3.0mm
宽度 232-400mm
2、原料规格
材质： Q235、Q195、Q215、08AL
厚度：1.5-3.0mm
宽度：Max400mm
卷重：Max5000 Kg内径：∮508
外径：∮800-1650mm
3、生产线工艺参数
工艺速度：25~50m/min，TV值为75
活套充套速度：工艺速度的150%
传动系统动力配置：交流变频调速
锌层厚度调节范围：40~200g/㎡（双面）气刀调节
锌层状态：正常锌花、小锌花、无锌花
钝化方式：浸涂钝化
产品质量标准：GB/T2518-2008
生产线方向：自右至左（从操作侧看）
二、工艺过程及设备功能叙述
主体设备按工艺流程布置如下：

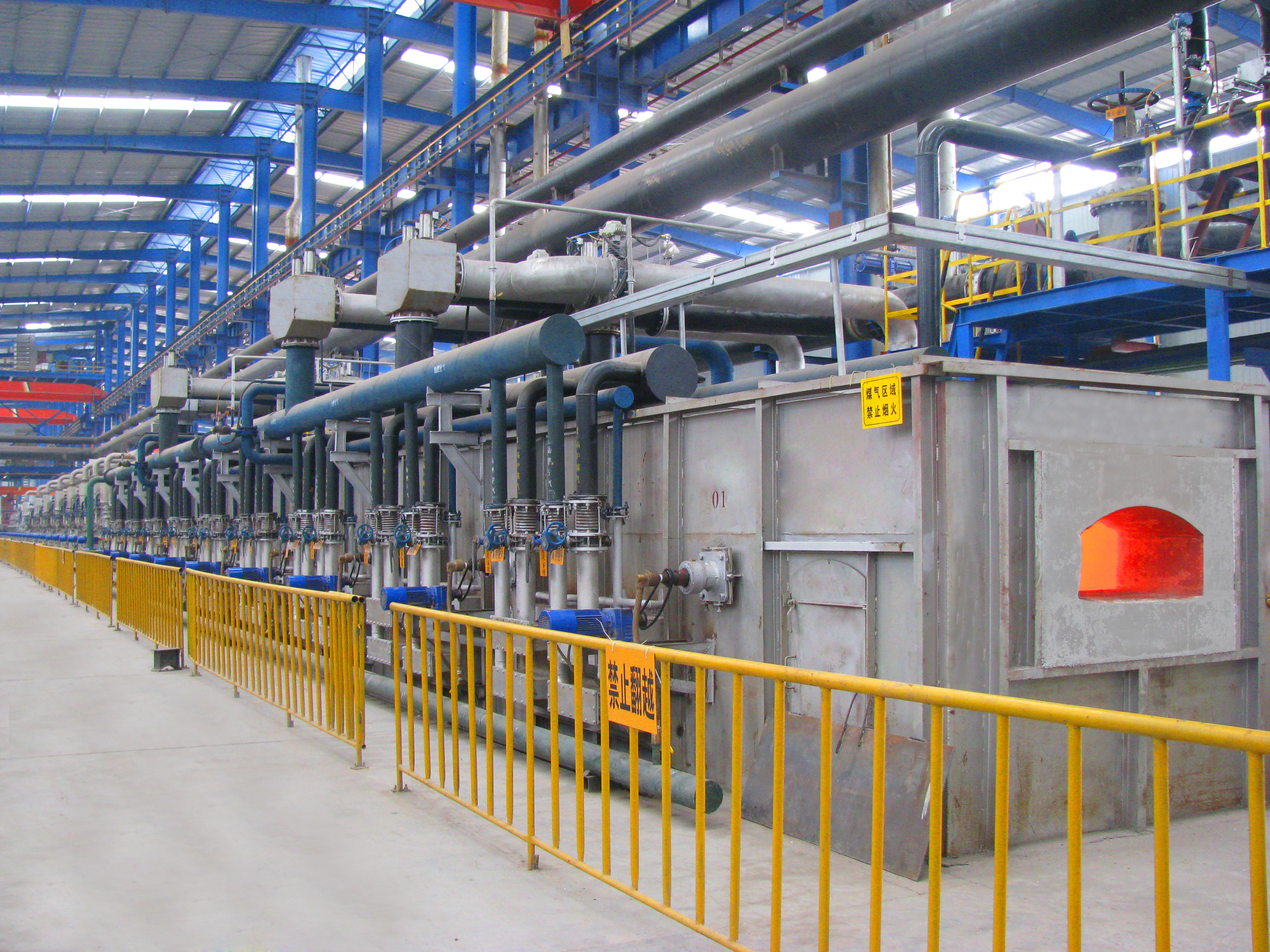

1、2#上料小车  →1、2#开卷机  →开卷刀1、2  →开卷夹送→五辊矫直机→液压横切剪  →焊接平台→张紧机1  →入口活套（单辊cpc二套）→张紧机2→双辊对中（CPC）→ 跳动辊→ 退火炉 → 炉鼻子→锌锅  →沉没辊  →气刀  →冷却风机  →冷却塔转向辊→淬水槽  →挤干辊  →双辊对中（CPC）  →张紧机3→拉矫机→浸涂钝化  →热风烘干  →出口活套  →张紧机4 →液压横切剪  →   收卷夹送（导板）  →收卷机（EPC）  →卸料小车
通过电控系统、液压系统、气动系统及辅助设备实现连续运行。
